Программа SLD является надстройкой к Revit, которая позволяет производить электротехнические расчеты и создавать однолинейные схемы.
Из Revit-модели подгружаются следующие данные:
  • Номер выключателя;
  • Электрическая мощность;
  • Коэффициент мощности;
  • Классификация и наименование электрических нагрузок;
  • Помещения, в котором расположено оборудование;
  • Напряжение;
  • Количество полюсов;
  • Тип кабеля и изоляции;
  • Сечение фазного и нейтрального проводника;
  • Длина кабельной линии.
На основе данных, полученных из BIM модели, производится выбор аппаратов защиты, сечения проводников по длительно допустимому току и максимальной потере напряжения, а также расчет потерь напряжения в кабельной линии. Расчет кабельной линии по длительно допустимому току производится на основании ГОСТ 31996-2012 либо ГОСТ Р 50571.5.52-2011.

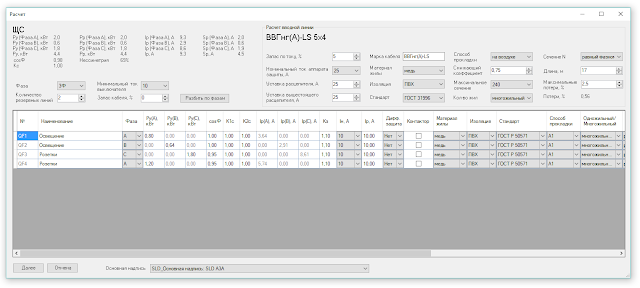

Достоинством программы является простота и гибкость расчета. В процессе расчета можно менять исходные данные: электрические нагрузки, способы прокладки, предельные потери напряжения, добавлять контакторы и УЗО. Созданные схемы можно редактировать. Программа обновляет схемы при изменении данных в BIM-модели.

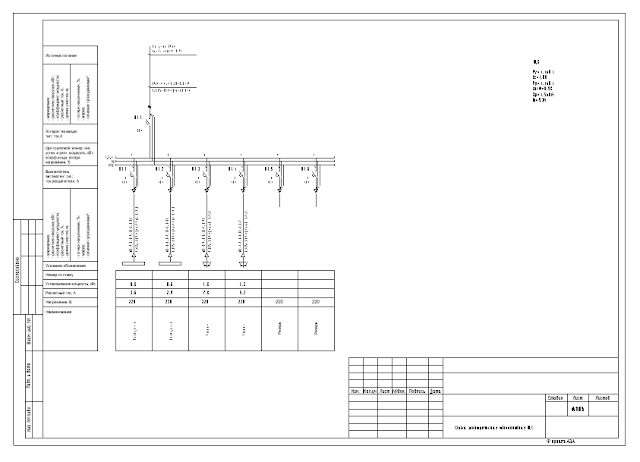

После расчета всех параметров цепи программа создает схему на чертежном виде либо на листах с рамкой и основной надписью. Основная надпись выбирается пользователем из загруженных в проект. Программа автоматические определяет габариты и разбивает схему по листам. Схема состоит из типовых аннотаций, которые могут быть отредактированы под требования проекта.

Демонстрация работы SLD Revit


Дальнейшее развитие

Функционал программы будет постепенно развиваться. В следующих версиях программы будут добавлены  новые модули:
- Спецификация щитов;
- Кабельный журнал;
- Расширенные настройки для создания однолинейных схем;
- Расчет токов короткого замыкания;
- Автоматическая расстановка светильников в помещениях.

Пожелания и предложения присылайте на почту support@bimel.ru.

Системные требования

  • Autodesk Revit 2017, 2018

Установка надстройки

Способ № 1
1. Скачайте программу Revit SLD 2.02.
2. Запустите инсталлятор и следуйте инструкциям.

Способ № 2
1. Скачайте архив с программой Revit SLD 2.02.
2. Распакуйте архив в папку с надстройками для Revit (по умолчанию C:\ProgramData\Autodesk\Revit\Addins\2017 и C:\ProgramData\Autodesk\Revit\Addins\2018 для Revit 2017 и Revit 2018 соответственно).

Если все сделано верно, то появится новая вкладка "SLD 2.01".


В папке Пример проекта находится проект, в котором можно протестировать работу программы. Если вы хотите опробовать работу программы в своем проекте, загрузите в проект семейства из папки Семейства.
